Manual de Montagem

Linha Refeitório FixaModular · 4, 6, 8 e 10 Lugares

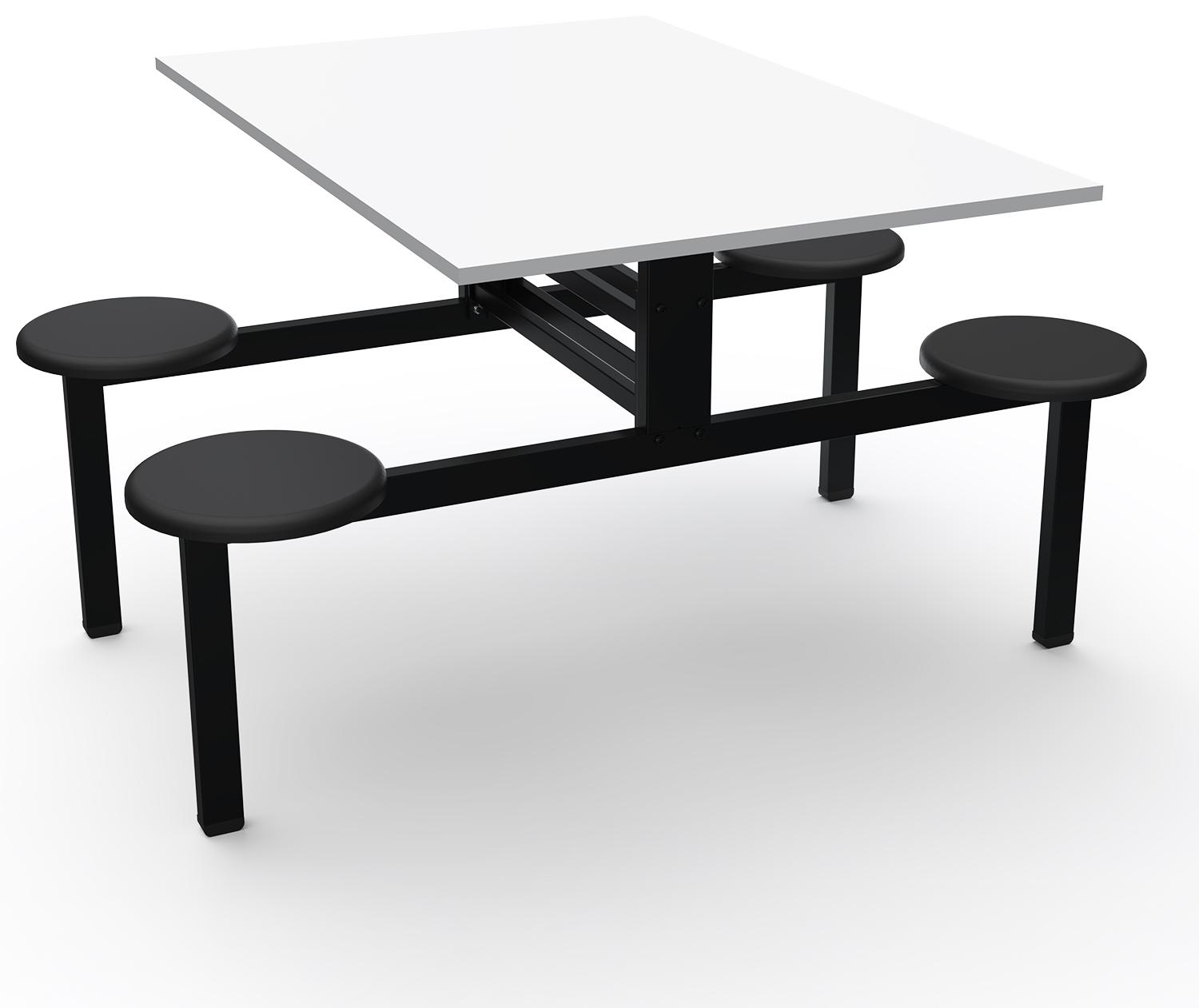

Conjunto refeitório montado
Linha
Refeitório Fixa
Configurações
4 a 10 lugares
Sistema
Modular
Apresentação

Como funciona o sistema modular

A Linha Refeitório Fixa é modular: o mesmo conjunto de peças permite montar mesas de 4, 6, 8 ou 10 lugares. A estrutura é formada por pés (colunas) idênticos, unidos entre si por travessas de ligação. A cada módulo adicional de pé, o conjunto cresce 60 cm e ganha 2 lugares.

Pé de ponta (abertura)
+
Continuação (+2 lugares)
+
Continuação (+2 lugares)
+
Pé de ponta (fechamento)

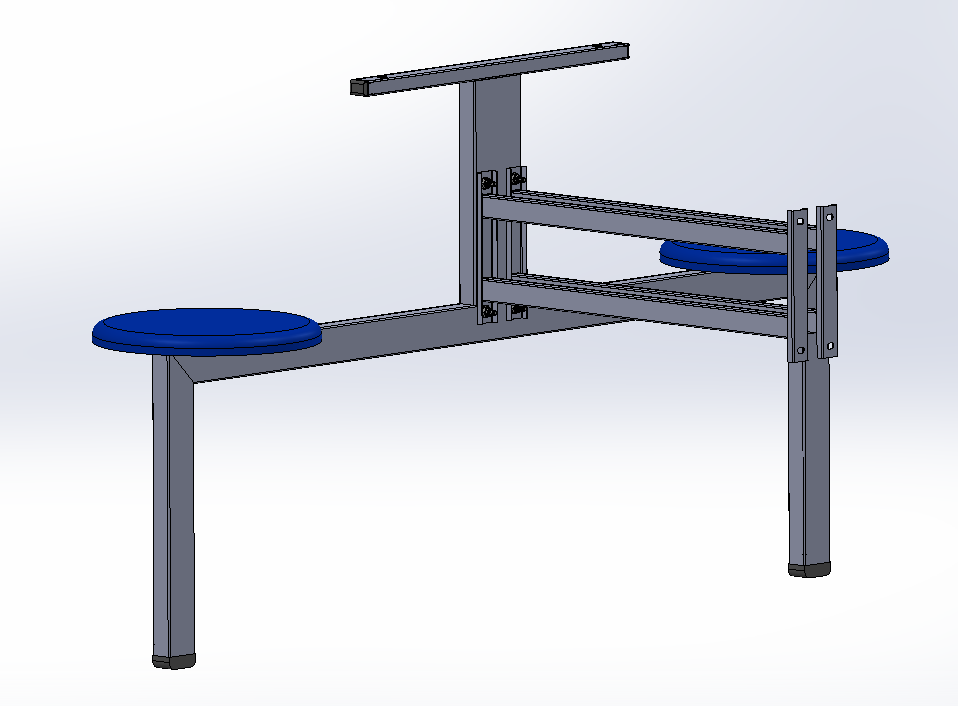

Pé de continuação
Pé de continuação: coluna (apoio do tampo) + 2 assentos + travessas

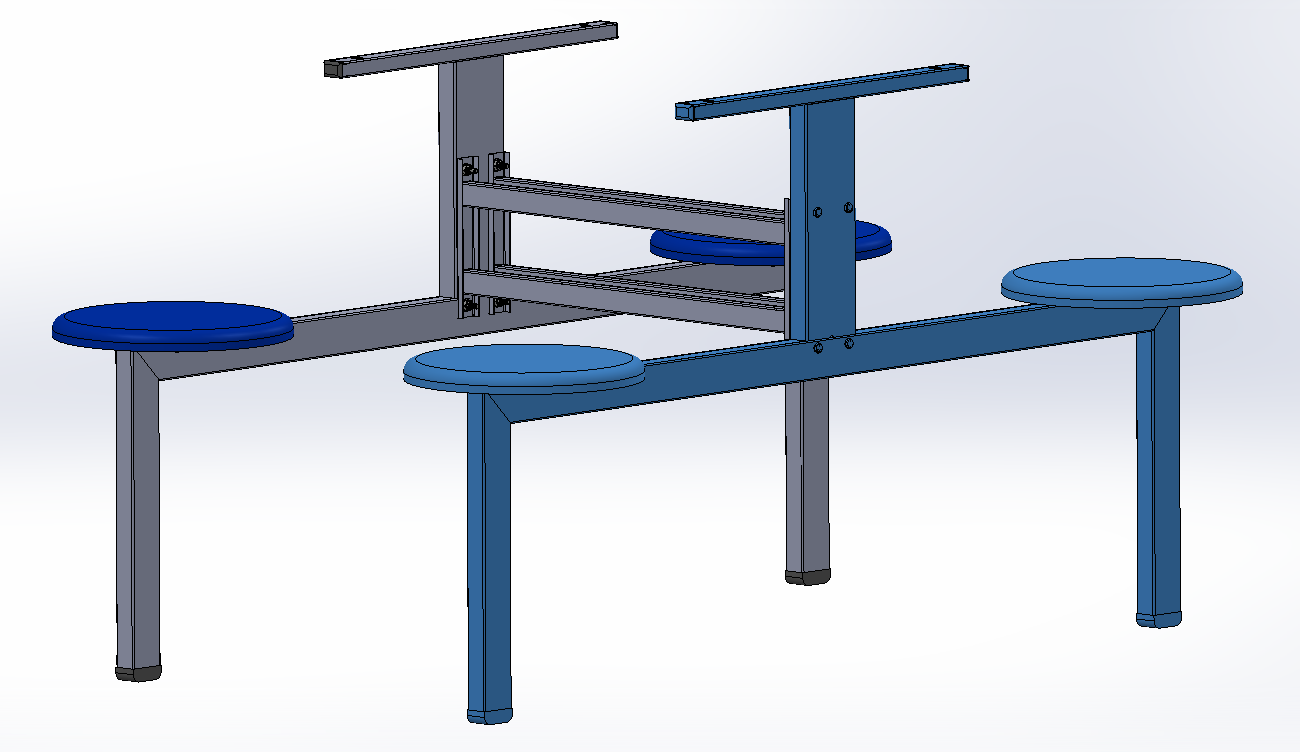

Comparativo modular
Em azul, o que cada continuação acrescenta ao conjunto
i

Todos os pés usam as mesmas peças. O que muda entre os tamanhos é apenas a quantidade de pés, travessas, assentos e tampos.

Especificações

Dimensões e configurações

Altura total da mesa (chão ao tampo)78 cm
Altura do assento (chão ao assento)46 cm
Vão livre (assento ao tampo)34 cm
Distância entre assentos60 cm
Largura do tampo80 cm
Diâmetro do assento300 mm (Ø30 cm)
Capacidade por assento120 kg
Material do tampoMDF 15 mm
4
lugares
Comprimento120 cm
Pés2
Assentos4
Tampos1× 120
6
lugares
Comprimento180 cm
Pés3
Assentos6
Tampos1× 180
8
lugares
Comprimento240 cm
Pés4
Assentos8
Tampos2× 120
10
lugares
Comprimento300 cm
Pés5
Assentos10
Tampos120 + 180
i

Regra geral: nº de pés = nº de lugares ÷ 2. Cada pé a mais acrescenta 60 cm e 2 assentos ao conjunto.

Componentes

Catálogo de peças

As peças abaixo compõem todas as configurações. As quantidades variam conforme o tamanho.

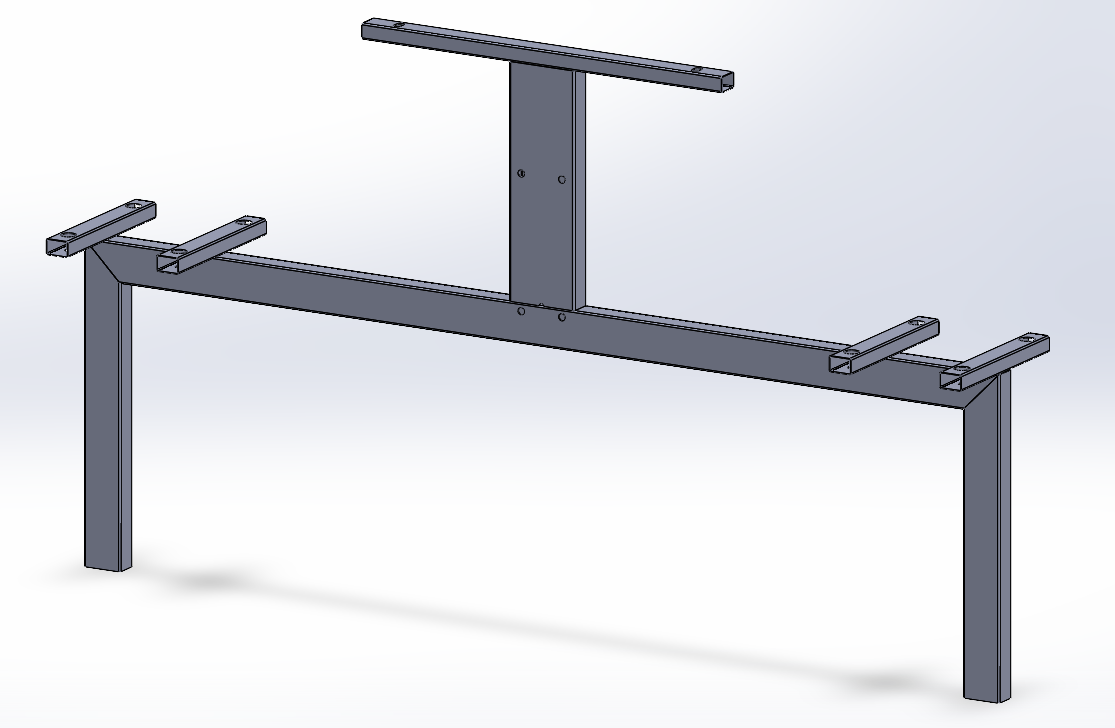

Pé / Coluna principal
Coluna em "T" (apoio do tampo) e chapas para 2 assentos.

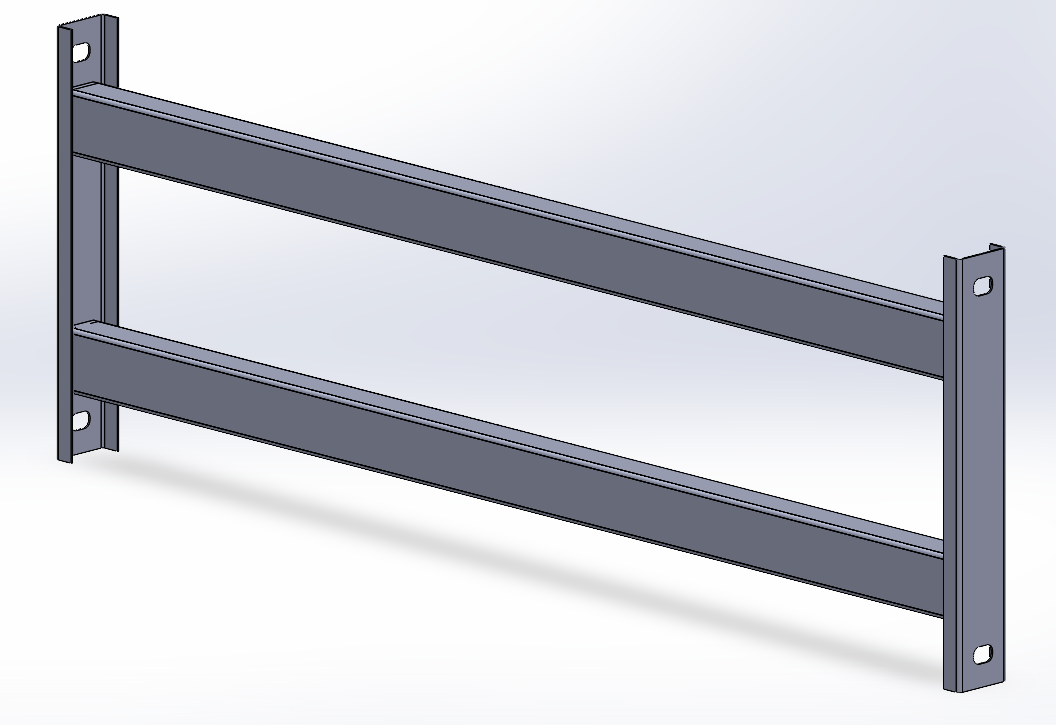

Travessa de ligação
Une os pés entre si. 2 por vão entre pés.

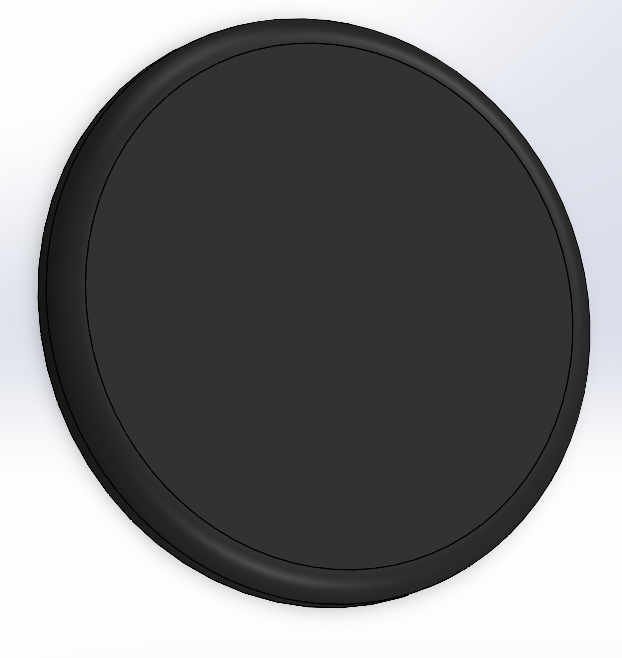

Assento redondo Ø300
PP preto, buchas roscadas internas. 2 por pé.

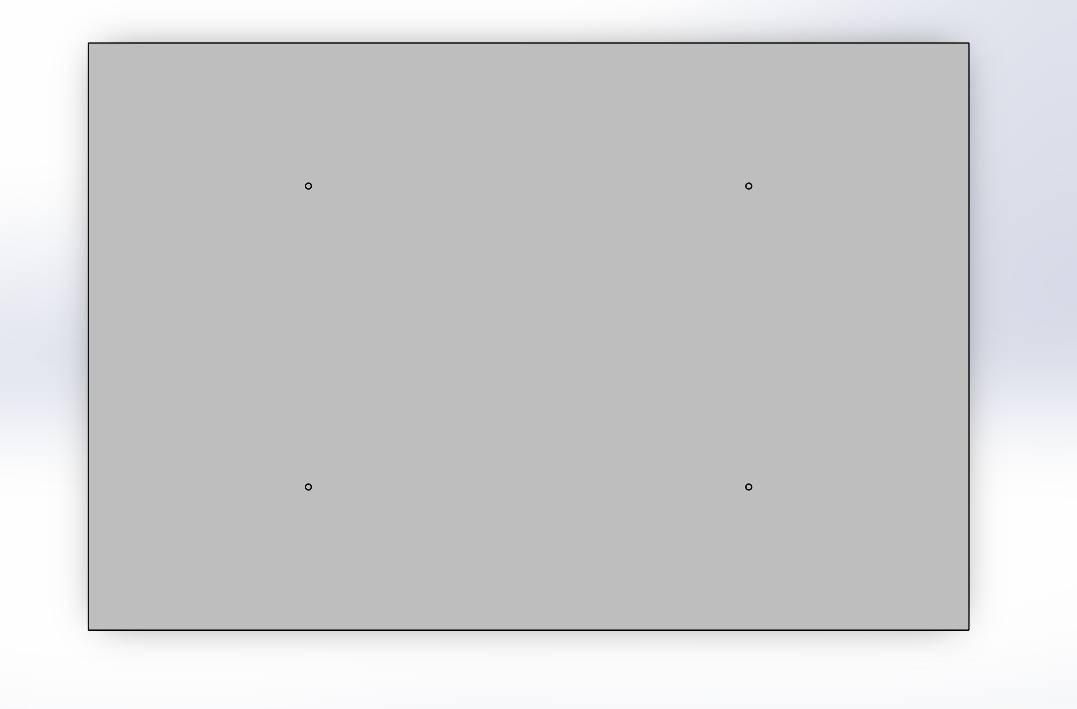

Tampo 120×80
MDF 15 mm, 4 furos com porca-garra. Apoia em 2 colunas.

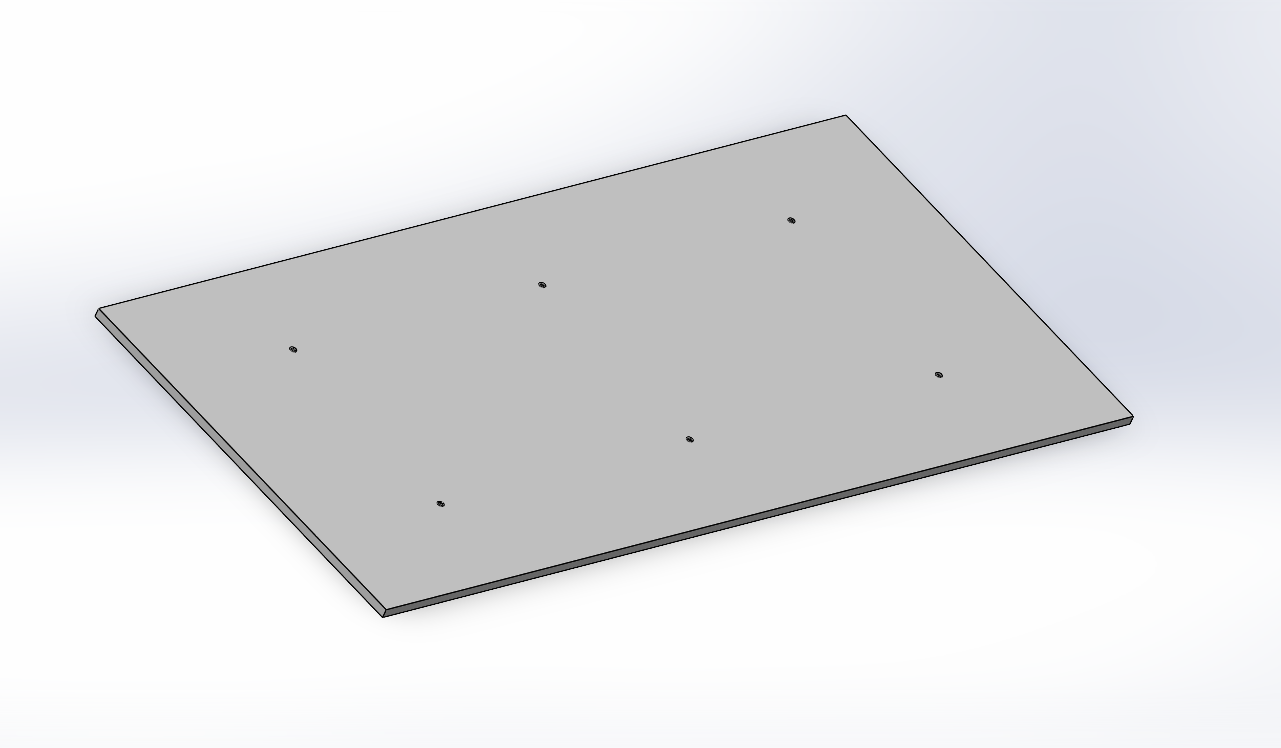

Tampo 180×80
MDF 15 mm, 6 furos com porca-garra. Apoia em 3 colunas.

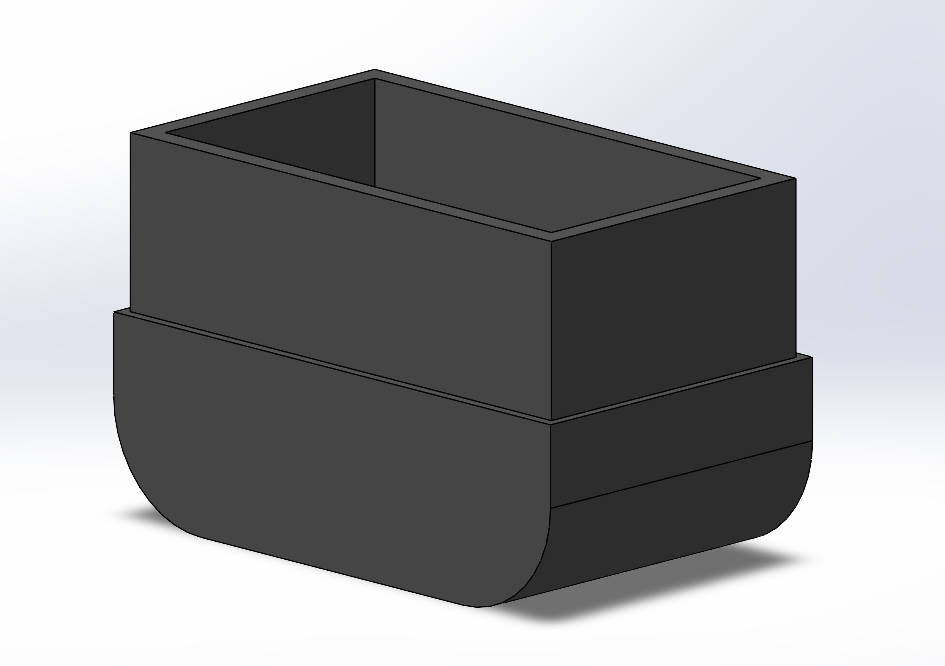

Ponteira / Sapata 50×30
PP preto, base arredondada. 2 por pé.

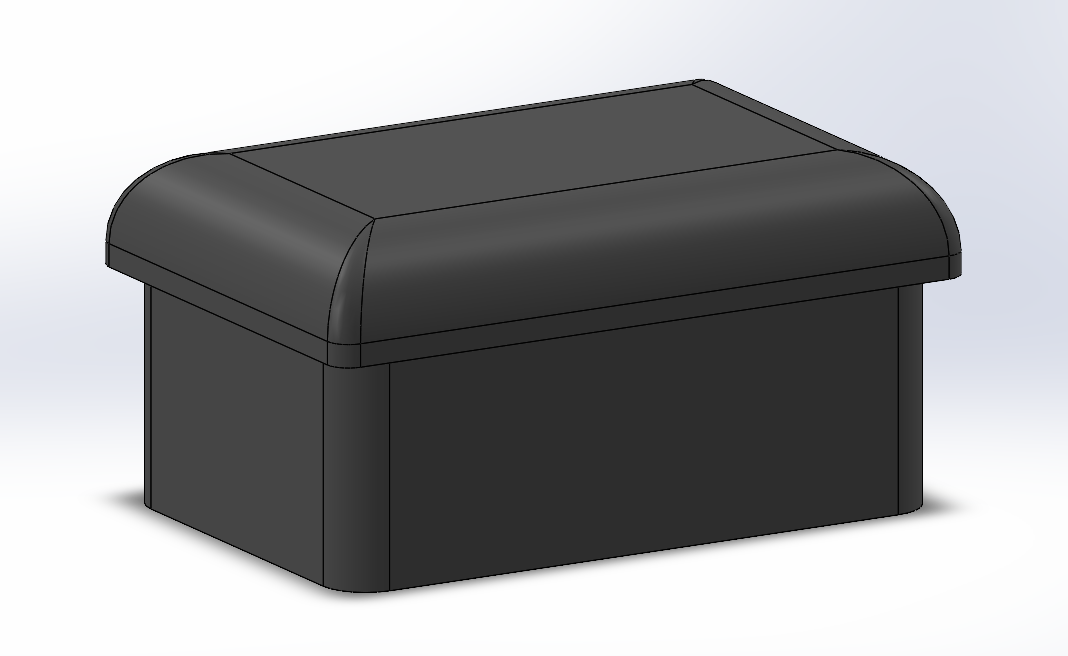

Ponteira 30×20
PP preto. Acabamento das pontas (10 por pé).

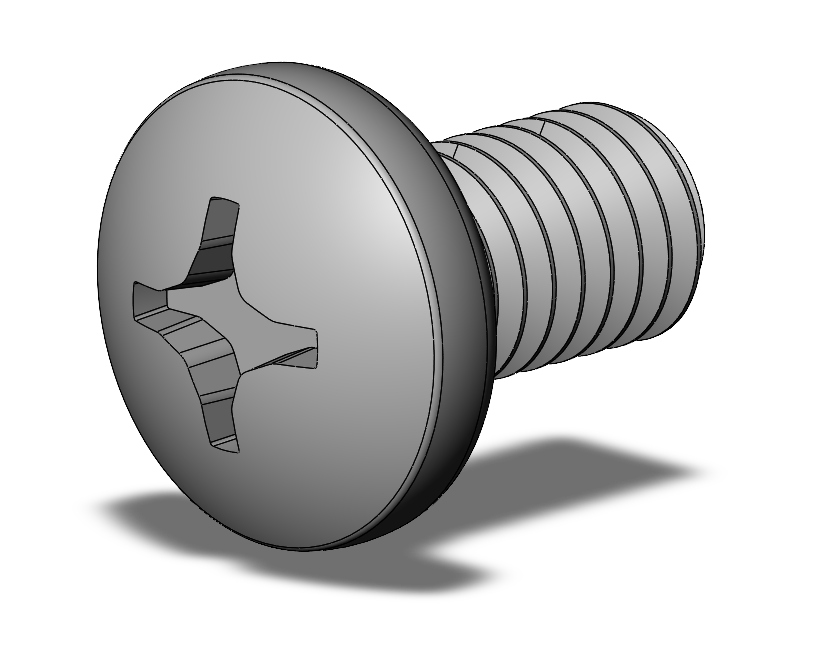

Parafuso Phillips M6×10
Fixação dos assentos (8 por pé).

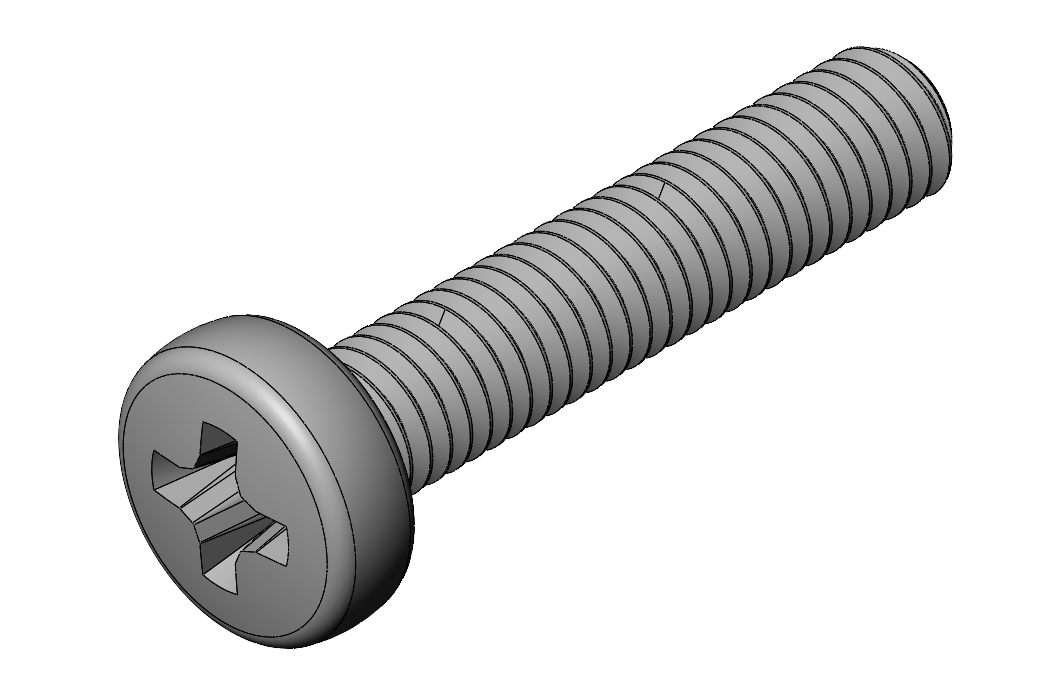

Parafuso Phillips M6×30
Fixação do tampo na porca-garra (2 por coluna).

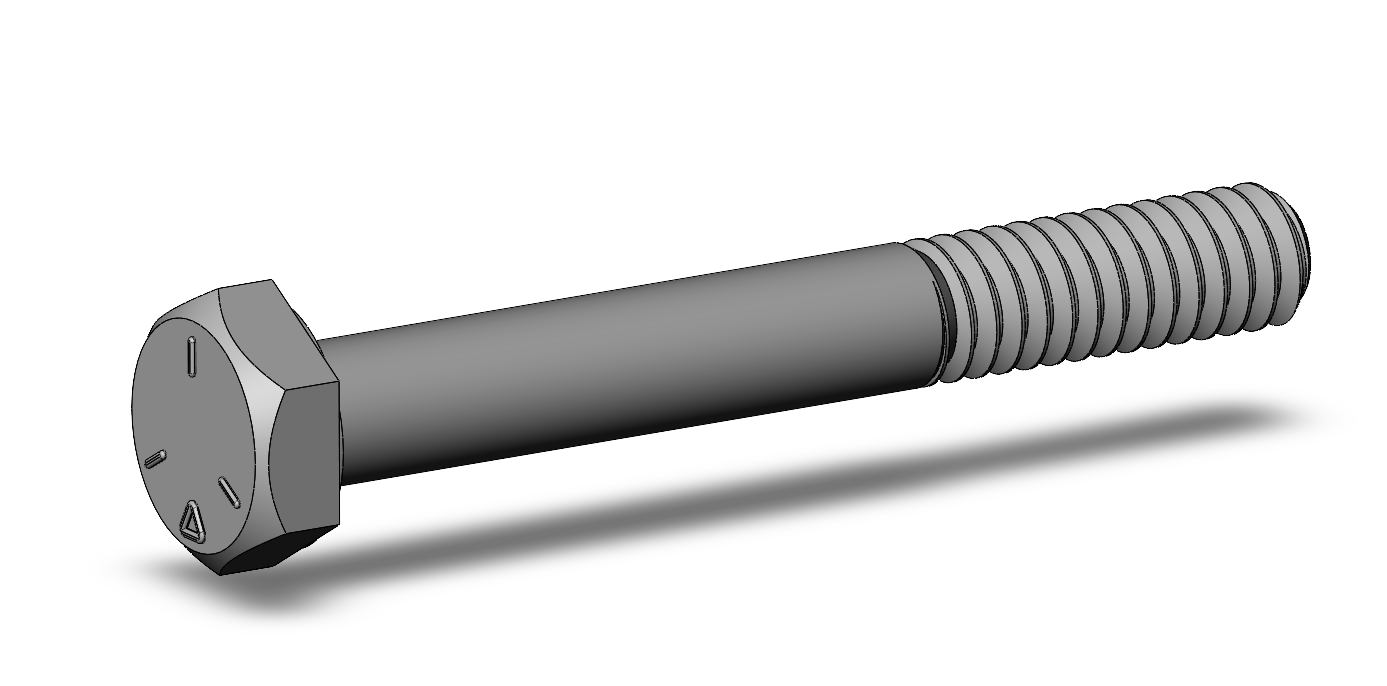

Parafuso Sextavado 1/4"×2"
Fixação das travessas (4 por pé).

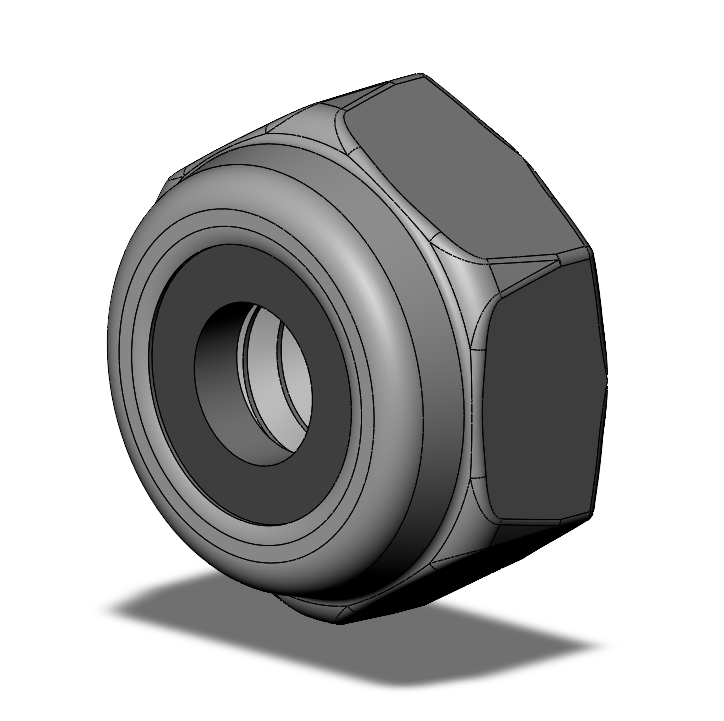

Porca 1/4" Autotravante
Trava o parafuso sextavado (4 por pé).

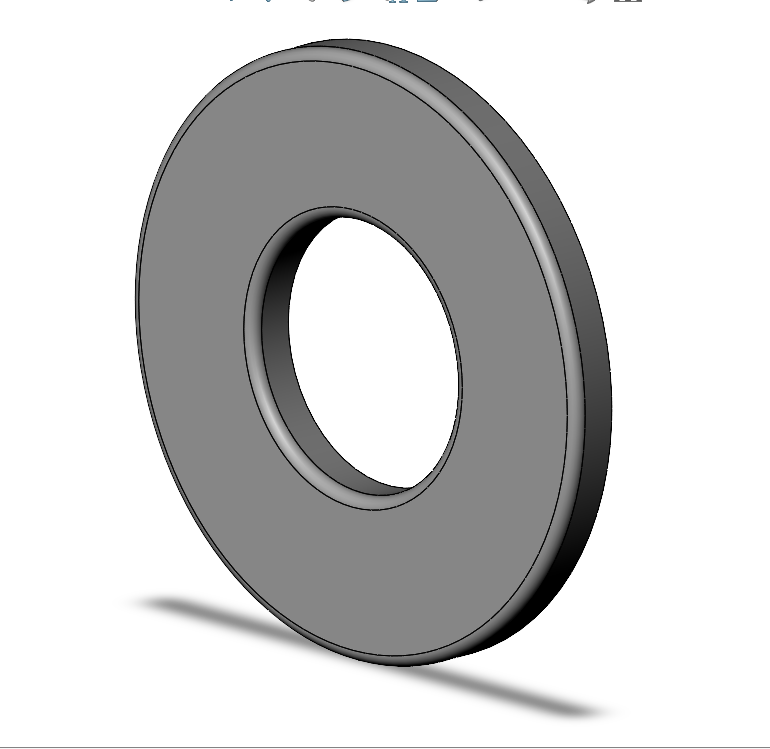

Arruela 1/4" Lisa
Acompanha o parafuso sextavado (4 por pé).
Peças estruturais por tamanho
Peça4L6L8L10L
Pé / coluna principal2345
Travessa de ligação2468
Assento Ø30046810
Tampo 120×801—21
Tampo 180×80—1—1
Fixadores e ponteiras (kit × nº de pés)
Item4L6L8L10L
Parafuso Sextavado 1/4"×2"8121620
Porca autotravante 1/4"8121620
Arruela 1/4" lisa8121620
Ponteira 50×30 (sapata)46810
Ponteira 30×2020304050
Parafuso Phillips M6×1016243240
Parafuso Phillips M6×3046810

Kit de fixadores e ponteiras — fornecido por pé

Parafuso 1/4"×2"4
Ponteira 30×2010
Porca autotravante 1/4"4
Parafuso Phillips M6×108
Arruela 1/4" lisa4
Parafuso Phillips M6×302
Ponteira 50×30 (sapata)2

O cliente recebe 1 kit por pé — ex.: 4 lugares = 2 kits, 10 lugares = 5 kits. O tampo já vem com as porcas-garra cravadas de fábrica.

Preparação

Ferramentas e recomendações

Chave de boca 11 mm
Ou soquete 11 mm, para as porcas e parafusos 1/4".
Chave Phillips
Para os assentos (M6×10) e o tampo (M6×30).
Apoio recomendado
2 ou mais pessoas, conforme o tamanho, e superfície plana.
i

Prepare cada pé separadamente (ponteiras, sapatas e assentos) antes de unir a estrutura. Deixe os parafusos levemente frouxos e dê o aperto final só ao término, após conferir o alinhamento.

1

Preparar cada pé

Repita em todos os pés (2 a 5) · ponteiras, sapatas e assentos
  1. Trabalhe com um pé de cada vez, ainda sem unir os demais.
  2. Encaixe as ponteiras 30×20 em todas as pontas de tubo expostas (10 por pé).
  3. Encaixe as 2 sapatas 50×30 nas extremidades que tocam o chão.
  4. Apoie um assento sobre cada chapa e fixe por baixo com 4 parafusos M6×10 (2 assentos = 8 parafusos).
  5. Confira firmeza e nivelamento. Repita em todos os pés.

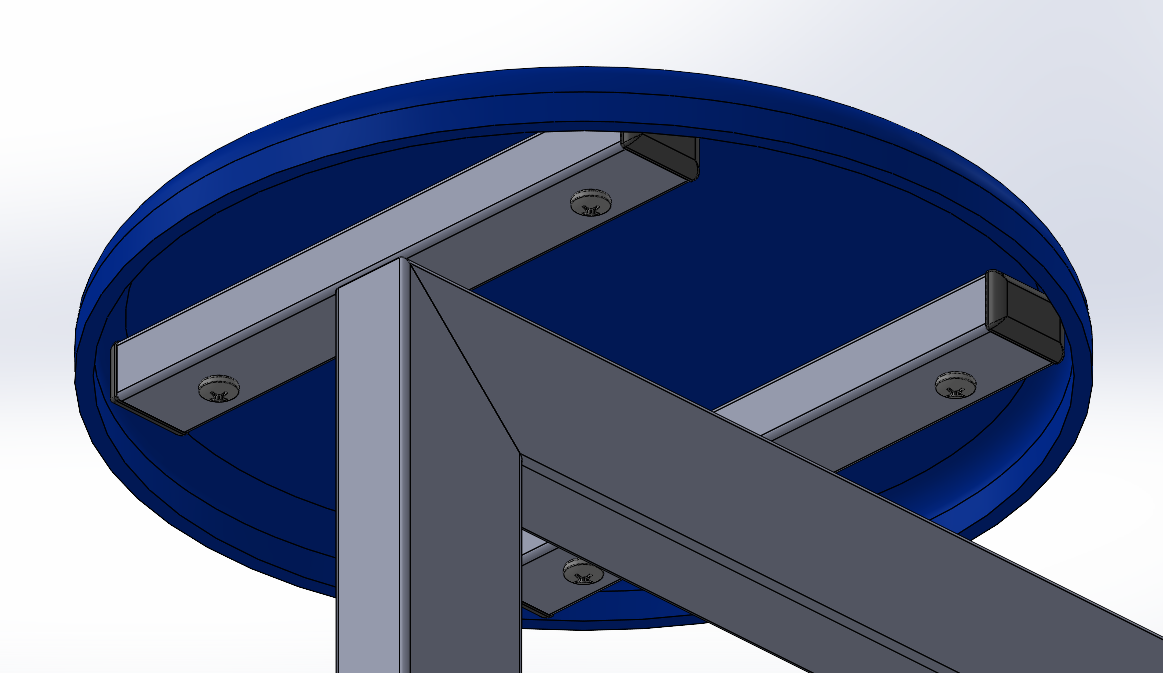

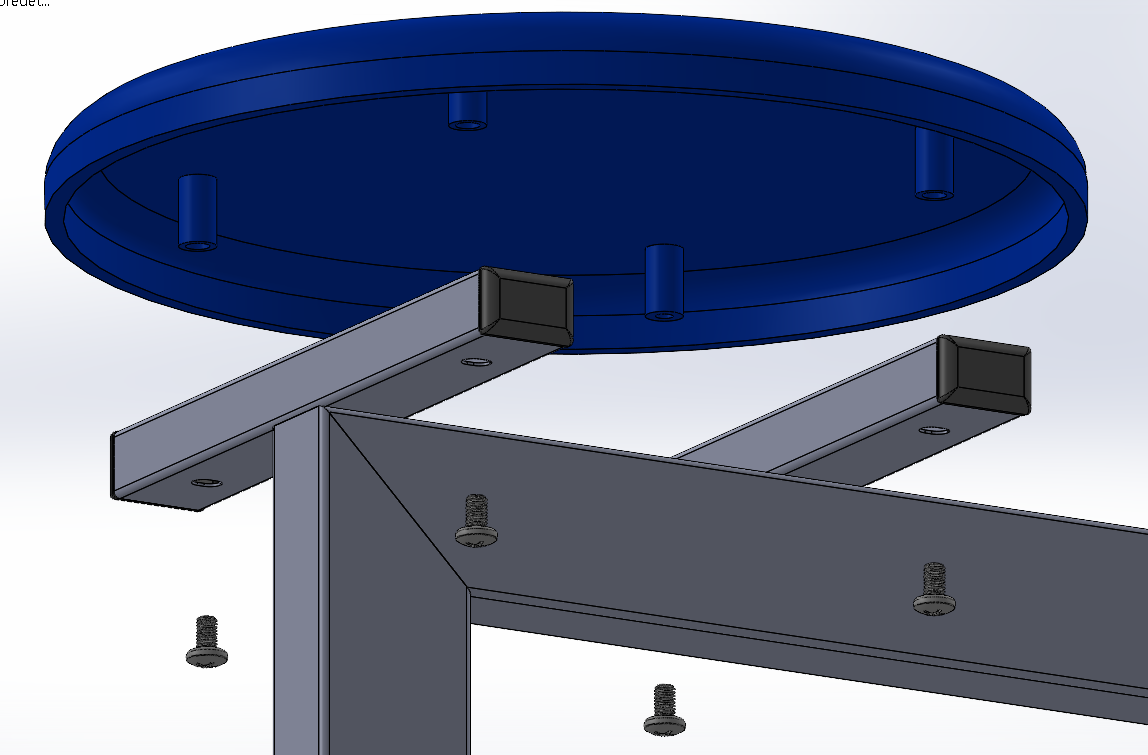

Os 4 parafusos M6×10 prendem o assento por baixo
Assento fixado e ponteira 30×20 na ponta do tubo
2

Unir os pés com as travessas

Travessas · parafuso 1/4"×2" + arruela + porca
  1. Posicione dois pés em pé, espelhados, colunas voltadas uma para a outra.
  2. Encaixe as 2 travessas do vão, alinhando os furos com a coluna.
  3. Em cada extremidade, 2 parafusos 1/4"×2"; do lado oposto, arruela + porca autotravante.
  4. Confira o esquadro e dê o aperto firme com a chave 11 mm.

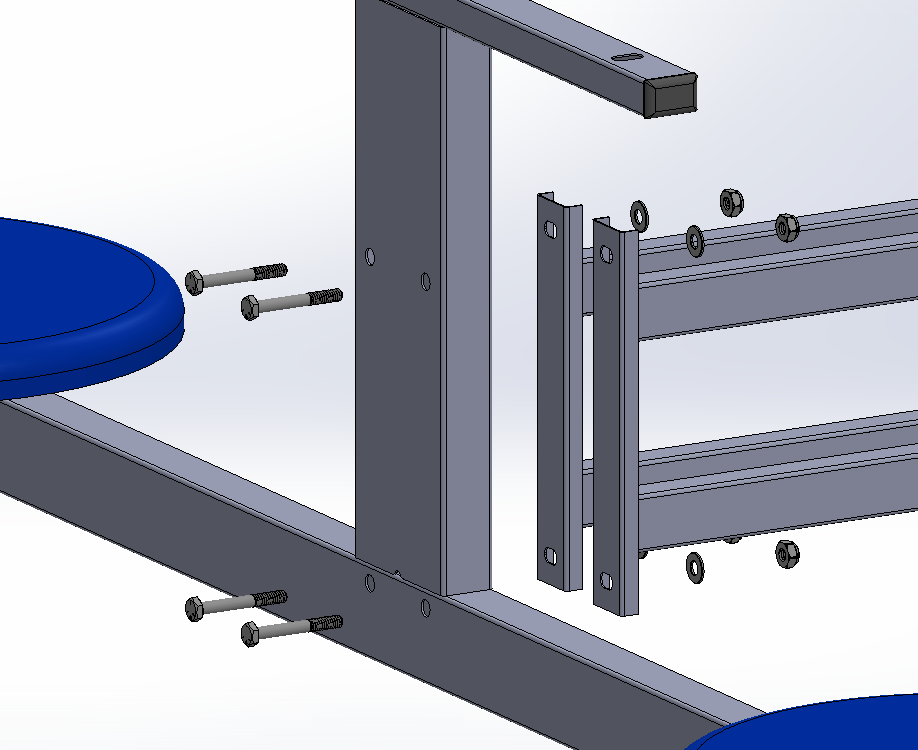

Encaixe das travessas na coluna (parafuso + arruela + porca)
3

Adicionar continuações (+2 lugares)

Somente para 6, 8 e 10 lugares
  1. Para cada continuação, posicione mais um pé ao lado do conjunto já unido.
  2. Una com 2 travessas, repetindo a fixação da Etapa 2.
  3. Repita até o nº de pés da configuração (6L: 3 · 8L: 4 · 10L: 5).
  4. Os pés de ponta abrem e fecham; os intermediários são as continuações.
Em azul, a continuação acrescentada ao conjunto base
4

Distribuir e fixar os tampos

Tampo 120 / 180 · parafuso M6×30 na porca-garra
  1. Identifique a distribuição dos tampos (tabela abaixo). O tampo 120 apoia em 2 colunas; o 180, em 3.
  2. Apoie o(s) tampo(s) sobre as colunas em "T", furos (porca-garra) voltados para baixo.
  3. Quando houver 2 tampos (8L e 10L), eles se encostam lado a lado, sem emenda.
  4. Por baixo, insira os parafusos M6×30 (2 por coluna) e rosqueie na porca-garra do tampo.
Config.Distribuição dos tampos
4 lugares1× tampo 120
6 lugares1× tampo 180
8 lugares2× tampo 120
10 lugares1× tampo 120 + 1× tampo 180

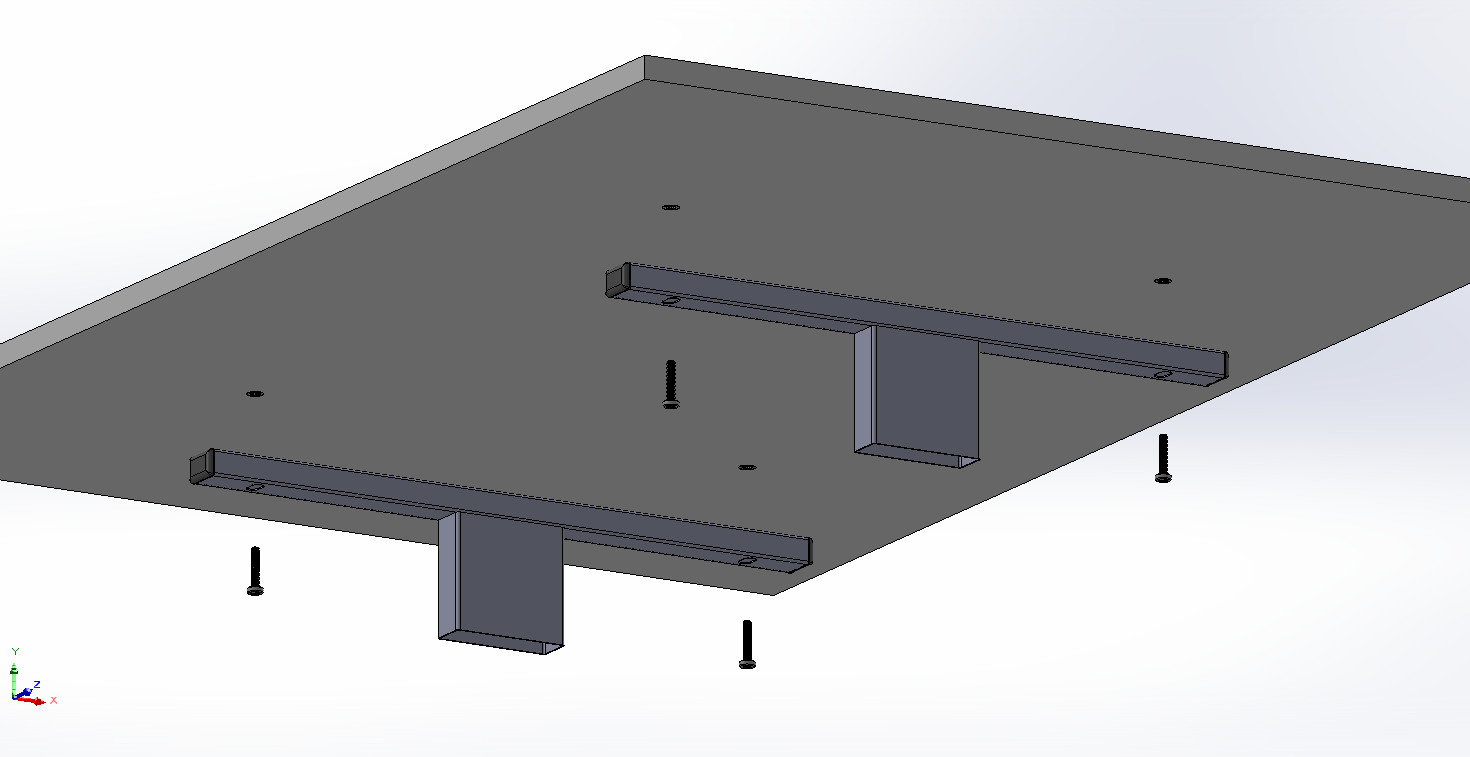

Os parafusos M6×30 sobem pela coluna e rosqueiam na porca-garra do tampo

Montagem concluída — verificação final

  • Ponteiras 30×20 e sapatas 50×30 encaixadas em todos os pés.
  • Todos os assentos firmes, cada um com seus 4 parafusos.
  • Todas as porcas autotravantes das travessas apertadas.
  • Tampos centralizados, encostados (quando houver 2) e fixos nas porcas-garra.
  • Conjunto apoiado de forma estável e nivelada no piso.
Uso seguro

Avisos de segurança

120 kg
Capacidade máxima por assento.
Não exceda este limite. Cada assento é projetado para uma única pessoa.
1

Um usuário por assento. Não sente mais de uma pessoa por assento, nem exceda 120 kg.

2

Não suba sobre o tampo ou os assentos. O conjunto não foi projetado como escada, apoio ou plataforma.

3

Não se incline nem balance nos assentos. Mantenha sempre os apoios em contato com o piso.

4

Reaperte os fixadores periodicamente. Com o uso, verifique e reaperte parafusos e porcas.

5

Mantenha sobre piso nivelado. Não utilize o produto com peças soltas ou danificadas.

6

Limpeza. Use pano úmido com sabão neutro. Evite produtos abrasivos ou solventes.

!

A não observância destas orientações pode causar acidentes e a perda da estabilidade do conjunto. Em caso de dúvida sobre peças ou montagem, entre em contato com o seu revendedor Americanfer.
